¿Cómo funciona la fundición en arena? Proceso y piezas explicados

La fundición en arena funciona empaquetando una mezcla de arena alrededor de un patrón de la pieza deseada, eliminando el patrón para dejar una cavidad, vertiendo metal fundido en esa cavidad y rompiendo el molde de arena una vez que el metal se solidifica. Es el proceso de fundición de metales más antiguo y utilizado del mundo y representa aproximadamente el 70% de todas las piezas fundidas de metales producidas a nivel mundial en peso. La fundición en arena puede producir piezas que van desde unos pocos gramos hasta más de 100 toneladas, en casi cualquier metal, con un coste de herramientas mínimo en comparación con otros métodos de fundición. La compensación es la tolerancia dimensional y el acabado de la superficie: las piezas fundidas en arena generalmente alcanzan tolerancias de ±0,03 a ±0,06 pulgadas por pulgada y valores de rugosidad superficial de 250 a 500 Ra (μin), que es más grueso que la fundición a presión o la fundición a la cera perdida, pero completamente adecuado para una amplia gama de aplicaciones estructurales y mecánicas.

El proceso de fundición en arena: paso a paso

La fundición en arena sigue una secuencia repetible de pasos que transforma la arena cruda y el metal fundido en una pieza terminada. Cada paso tiene requisitos técnicos específicos que determinan la calidad de la fundición final.

1. Elaboración de patrones: Un patrón, una réplica exacta de la pieza deseada, normalmente sobredimensionada con un margen de contracción del 1 al 2,5%, según el metal, se fabrica con madera, plástico, aluminio o espuma de uretano. El patrón incluye ángulos de inclinación (generalmente de 1 a 3 grados por lado) para permitir una extracción limpia de la arena sin alterar las paredes de la cavidad del molde.
2. Preparación del molde: El patrón se coloca en una caja de dos partes llamada matraz (la capa arriba y el arrastre abajo). Se apisona arena firmemente alrededor del patrón en cada mitad. Para la fundición en arena verde, el método más común, la mezcla de arena es de 85 a 95 % de arena de sílice, de 4 a 10 % de arcilla bentonita como aglutinante y de 2 a 5 % de agua. La arcilla y el agua crean plasticidad que mantiene la forma del molde cuando se retira el patrón.
3. Eliminación de patrones: Las mitades del matraz se separan cuidadosamente y se dibuja el patrón, dejando una impresión negativa precisa de la geometría de la pieza en la arena. Un compuesto de separación aplicado al patrón antes de apisonar evita la adhesión de la arena durante la remoción.
4. Configuración central (si es necesario): Para piezas con cavidades internas, como tubos huecos, puertos de motor u orificios para núcleos, se colocan núcleos de arena preformados en la cavidad del molde antes de cerrarlos. Los núcleos se fabrican por separado a partir de arena unida químicamente (proceso sin hornear, en cáscara o en caja fría) y se apoyan en impresiones del núcleo, proyecciones en el patrón que crean huecos en la pared del molde donde descansan los extremos del núcleo.
5. Creación del sistema de puertas: Los canales cortados o formados en la arena, llamados sistema de compuerta, guían el metal fundido desde la copa de vertido a través del bebedero (canal vertical), a lo largo de corredores (canales horizontales) y hacia la cavidad del molde a través de las compuertas. También se colocan elevadores (depósitos de metal extra) en secciones gruesas para alimentar el metal fundido a la pieza a medida que se contrae durante la solidificación, evitando la porosidad por contracción.
6. Montaje y vertido del molde: La cubierta y el arrastre se vuelven a ensamblar y sujetan o pesan para evitar que la presión hidrostática del metal fundido levante la cubierta durante el vertido. El metal se vierte a la temperatura correcta. normalmente entre 1250 y 1500 °C para hierro fundido y entre 650 y 750 °C para aleaciones de aluminio — suave y continuamente para evitar turbulencias, que pueden atrapar gas o erosionar las paredes del molde.
7. Enfriamiento y solidificación: El molde lleno se deja tranquilo mientras el metal se enfría. El tiempo de enfriamiento varía desde minutos para piezas pequeñas de aluminio hasta muchas horas para piezas grandes de hierro o acero. La alteración prematura provoca lágrimas calientes, distorsión o solidificación incompleta.
8. Sacudida: Una vez que se ha enfriado lo suficiente, el molde de arena se rompe (se hace vibrar mecánicamente en una criba vibratoria) para liberar la pieza fundida. La arena se recoge, se reacondiciona añadiendo arcilla fresca y agua, y se recicla nuevamente para la producción. En las fundiciones de gran volumen, entre el 90% y el 95% de la arena verde se recupera y reutiliza.
9. Limpieza y acabado: La pieza fundida en bruto se limpia mediante granallado o volteo para eliminar la arena adherida, luego se corta el sistema de compuerta (bebedero, canales, elevadores) y se rectifica al ras. Los pasos finales pueden incluir tratamiento térmico, mecanizado según tolerancia y tratamiento de superficie según la aplicación.

Piezas clave de fundición en arena y sus funciones

Comprender los componentes individuales de una configuración de fundición en arena aclara cómo el proceso controla el flujo de metal, la distribución del calor y la calidad final de la pieza. Cada pieza de fundición en arena tiene un propósito de ingeniería específico.

Tipos de procesos de fundición en arena

El término "fundición en arena" abarca varias variantes de proceso distintas, cada una adecuada a diferentes volúmenes de producción, complejidades de piezas y requisitos de precisión. Elegir el tipo de proceso correcto es tan importante como el diseño de la fundición en sí.

Fundición en arena verde

El método de fundición en arena más común y de menor costo. "Verde" no se refiere al color sino al contenido de humedad de la arena; normalmente, entre un 2% y un 5% de agua activa el aglutinante de arcilla bentonita. La fundición en arena verde es el proceso predeterminado para la producción de alto volumen de hierro gris y dúctil. , y muchas fundiciones de automóviles utilizan líneas de arena verde totalmente automatizadas que producen miles de piezas fundidas por día. La arena es inmediatamente reciclable después de la sacudida. Las limitaciones incluyen una menor precisión dimensional que los procesos con unión química y la posibilidad de que se produzcan defectos de gas relacionados con la humedad si no se controla la humedad del molde.

Fundición en arena sin horneado (air-set)

La arena se mezcla con un aglutinante químico de dos componentes (como resina de furano o uretano fenólico) que cura a temperatura ambiente mediante una reacción química en lugar de calor o humedad. Los moldes sin hornear son más duros y dimensionalmente más estables que los moldes de arena verde, lo que produce Tolerancias aproximadamente entre un 25% y un 50% más estrictas que la arena verde. . Este proceso se prefiere para piezas grandes y complejas (carcasas de bombas industriales, cuerpos de válvulas grandes y componentes de máquinas herramienta) donde la precisión dimensional justifica el mayor costo del aglutinante y el mayor tiempo de preparación del molde.

Moldeo de concha (proceso de croning)

Se deja caer o se sopla arena de sílice fina recubierta con resina fenólica termoendurecible sobre un patrón metálico calentado (175–370°C), formando una capa delgada de 10–20 mm de espesor que cura en 10–30 segundos. Las dos mitades de la carcasa se unen con adhesivo para formar el molde completo. El moldeado en cáscara produce acabados superficiales de 125 a 250 Ra (μin) y tolerancias dimensionales de ±0,010 pulgadas, significativamente mejores que la arena verde. Se utiliza comúnmente para árboles de levas, cigüeñales, bielas y otras piezas de precisión de volumen medio de automóviles.

Fundición de espuma perdida (proceso de molde completo)

Un patrón de espuma de poliestireno expandido (EPS), idéntico a la parte final, está enterrado en arena seca, suelta y sin adherir. Cuando se vierte el metal fundido, se vaporiza la espuma, tomando su forma exacta. No es necesario retirar el molde y se pueden producir geometrías complejas con características internas que requerirían múltiples núcleos en la fundición en arena convencional como un solo patrón de espuma. La fundición de espuma perdida se utiliza ampliamente para culatas de cilindros de aluminio, colectores de admisión y complejos bloques de motores de hierro. — General Motors ha producido más de 15 millones de culatas utilizando este proceso.

Fundición al vacío (proceso en V)

La arena seca y no adherida se mantiene en su lugar contra una fina película de plástico que cubre el patrón mediante presión de vacío en lugar de un aglutinante químico. Después del vertido y la solidificación, se libera el vacío y la arena fluye libremente, sin necesidad de sacudirla. La fundición con proceso en V logra acabados superficiales de 150 a 300 Ra y una excelente repetibilidad dimensional, con la ventaja adicional de que casi no produce gases residuales durante el vertido, lo que lo convierte en uno de los métodos de fundición en arena más limpios desde el punto de vista medioambiental.

Materiales que se pueden moldear en arena

Una de las ventajas más importantes de la fundición en arena sobre los procesos de la competencia es la versatilidad de sus materiales. La fundición en arena es compatible con prácticamente todos los metales y aleaciones moldeables. , incluidos aquellos con altos puntos de fusión que destruirían los moldes metálicos permanentes.

Defectos comunes de la fundición en arena y cómo se previenen

Los defectos de fundición en arena representan aproximadamente entre el 5% y el 10% de la producción en fundiciones bien administradas y hasta entre el 20% y el 30% en operaciones mal controladas. Comprender las causas de los defectos es esencial para diseñar controles de procesos que minimicen las tasas de desperdicio.

Porosidad (gas y contracción)

La porosidad es el defecto más común en la fundición en arena. , apareciendo como vacíos dentro del metal solidificado. La porosidad del gas se forma cuando el hidrógeno o el vapor generado por la humedad quedan atrapados en la masa fundida antes de la solidificación. La porosidad por contracción se forma cuando el metal fundido se contrae a medida que se solidifica y no hay suficiente metal líquido disponible para llenar el espacio. La prevención implica controlar el contenido de humedad de la arena por debajo del 4%, desgasificar la masa fundida con purga de nitrógeno o argón y dimensionar y posicionar correctamente los elevadores.

Inclusiones de arena y cierres fríos

Las inclusiones de arena ocurren cuando la arena suelta erosionada de las superficies del molde o del núcleo es transportada hacia la pieza fundida por un flujo turbulento de metal. Los cierres en frío se forman cuando dos corrientes de metal se encuentran en el molde y no se fusionan adecuadamente, generalmente debido a que el metal se ha enfriado demasiado antes de llenar la cavidad o a un sistema de compuerta que divide mal el flujo. Un diseño de compuerta adecuado con velocidades de llenado controladas (por debajo de 0,5 m/s en la entrada para hierro), un precalentamiento adecuado del molde para aluminio y arena bien compactada reducen estos defectos.

Lágrimas calientes y distorsión

Los desgarros calientes son grietas que se forman en la pieza fundida durante la solidificación cuando el molde o el núcleo limitan la contracción térmica. Son más comunes en secciones delgadas adyacentes a secciones gruesas y en metales con amplios rangos de solidificación como el bronce al aluminio. Las soluciones de diseño incluyen agregar filetes (radio mínimo de 3 a 5 mm) en las transiciones de las secciones, aumentar la colapsabilidad del núcleo y ajustar la secuencia de solidificación mediante enfriamiento o colocación de elevadores.

Tolerancias de fundición en arena, acabado superficial y capacidades dimensionales

Establecer expectativas dimensionales realistas antes de comprometerse con la fundición en arena evita costosos rediseños. El proceso tiene límites de capacidad bien establecidos que varían según el tipo de proceso, el metal y el tamaño de la pieza.

Como referencia, La fundición a la cera perdida normalmente alcanza ±0,005 pulgadas por pulgada y 63–125 Ra. , mientras que la fundición a alta presión alcanza ±0,002–0,005 pulgadas por pulgada, ambas con costos de herramientas sustancialmente más altos. Las tolerancias de fundición en arena son totalmente adecuadas para la mayoría de las piezas estructurales, carcasas y soportes que de todos modos requieren mecanizado de interfaces críticas.

Fundición en arena frente a otros procesos de fundición: cuándo elegir arena

La fundición en arena no siempre es la opción de proceso óptima. Comprender dónde sobresale y dónde se queda corto en relación con las alternativas evita costosos errores de selección de procesos.

Ventajas de la fundición en arena

• El costo de herramientas más bajo de cualquier proceso de fundición: Se puede hacer un patrón sencillo de madera o plástico para fundición en arena verde por entre 500 y 5000 dólares. Una matriz de fundición a presión comparable cuesta entre 20 000 y 200 000 dólares. Esto hace que la fundición en arena sea la única opción económica para cantidades de prototipos, tiradas cortas (menos de 500 piezas) y piezas muy grandes donde las herramientas de troquelado no son prácticas.
• Sin límite de tamaño práctico: La fundición en arena produce las piezas fundidas de metal más grandes realizadas mediante cualquier proceso. Las piezas fundidas en arena más grandes (estructuras masivas para turbinas hidroeléctricas, hélices de barcos y estructuras de prensas) pesan más de 100 toneladas y no podrían producirse mediante ningún otro método.
• Compatible con todas las aleaciones calcinables: Incluyendo aleaciones ferrosas de alto punto de fusión (acero, acero inoxidable, hierro con alto contenido de cromo) que erosionarían o destruirían las herramientas de fundición a presión de aluminio o zinc con un solo disparo.
• Geometría interna compleja a través de núcleos: Los núcleos de arena permiten pasajes internos, cavidades y características que no se pueden extraer de un molde permanente, algo fundamental para bloques de motores, cuerpos de válvulas y colectores hidráulicos.

Cuándo elegir un proceso diferente

• Paredes delgadas de tolerancia ajustada de alto volumen → Fundición a presión: Para piezas de aluminio o zinc en cantidades superiores a 10 000-50 000 con espesores de pared inferiores a 2 mm y tolerancias superiores a ±0,010 pulgadas, la fundición a presión a alta presión tiene un costo por pieza menor a pesar de una mayor inversión en herramientas.
• Acabado superficial fino de geometría compleja → Fundición a la cera perdida: Las piezas con paredes delgadas, detalles finos y requisitos de forma casi neta (eliminando la mayor parte del mecanizado) se sirven mejor con la fundición a la cera perdida a pesar de su mayor costo por pieza.
• Piezas rotativas simples → Fundición centrífuga: Los tubos, tubos, anillos y casquillos cilíndricos se producen de forma más económica y con mejores propiedades mecánicas (debido a la segregación centrífuga) mediante fundición centrífuga que mediante fundición en arena.

Industrias y productos que dependen de la fundición en arena

La fundición en arena está profundamente arraigada en la cadena de suministro de fabricación de múltiples industrias importantes. Muchos componentes que aparecen en los productos terminados todos los días comenzaron como piezas fundidas en arena.

Industria automotriz

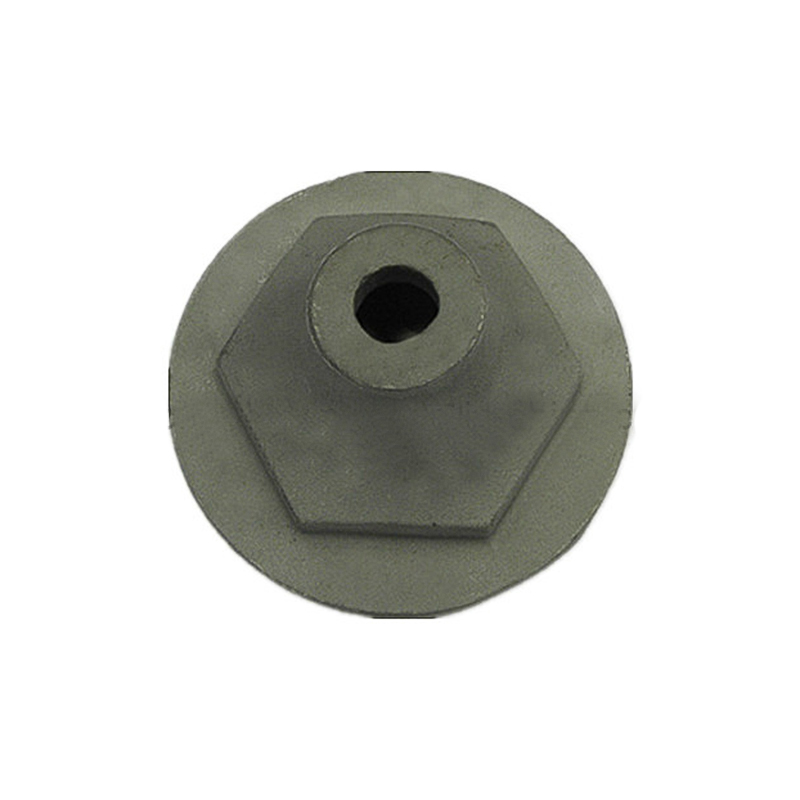

La industria del automóvil es el mayor consumidor de piezas fundidas en arena a nivel mundial , lo que representa aproximadamente entre el 35% y el 40% de la producción total de fundición en peso. Un solo motor de combustión interna contiene docenas de componentes moldeados en arena: el bloque del motor, la culata, el colector de admisión, el colector de escape, el cigüeñal (en muchos diseños), la carcasa del diferencial, la caja de la transmisión, las pinzas de freno y los cubos de las ruedas. Un automóvil de pasajeros típico contiene entre 150 y 250 libras de piezas fundidas en arena de hierro y aluminio.

Maquinaria Industrial y Bombas

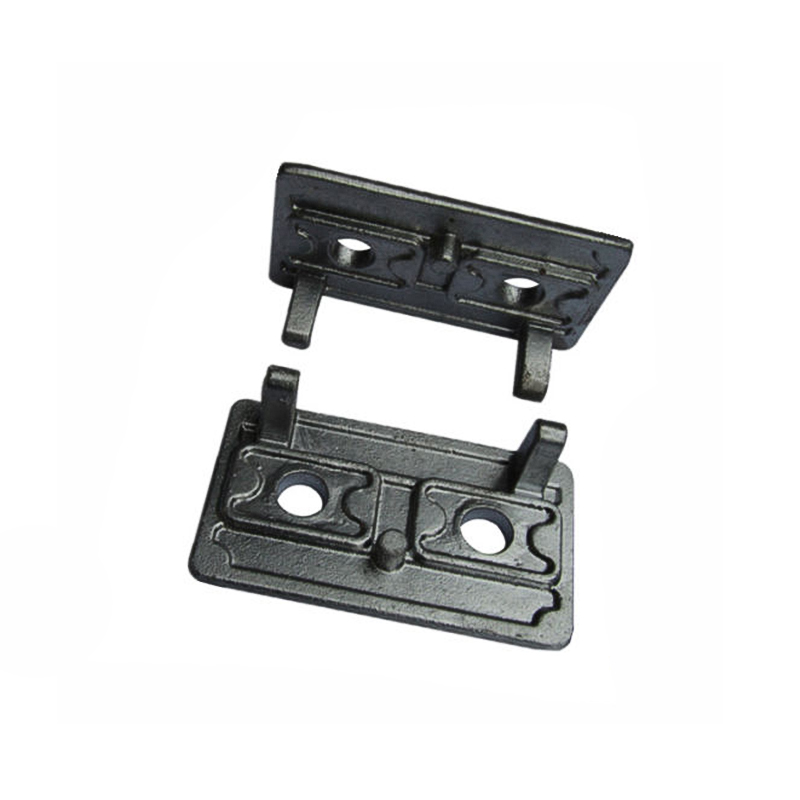

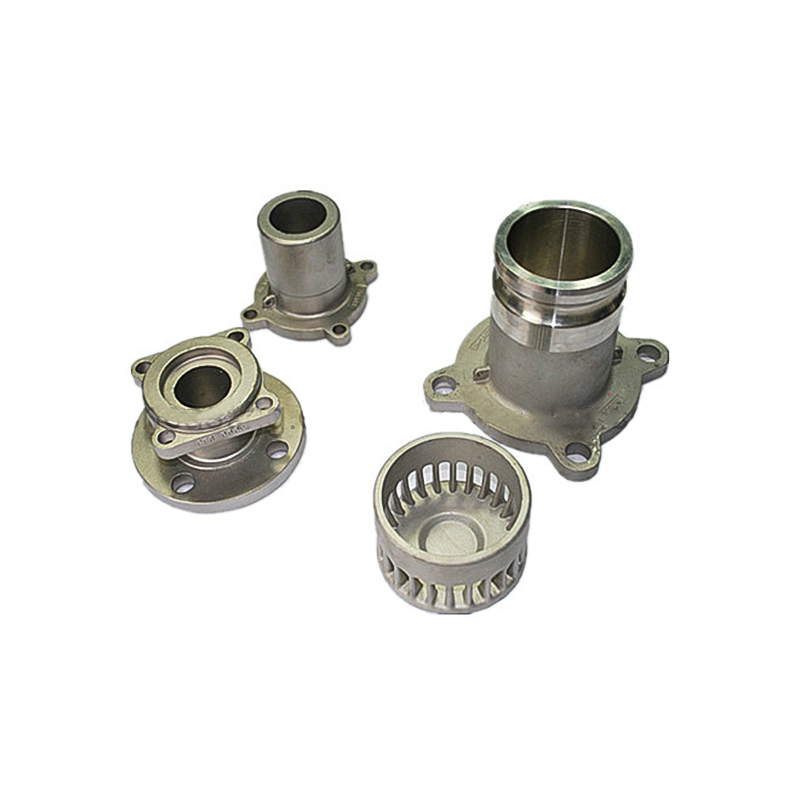

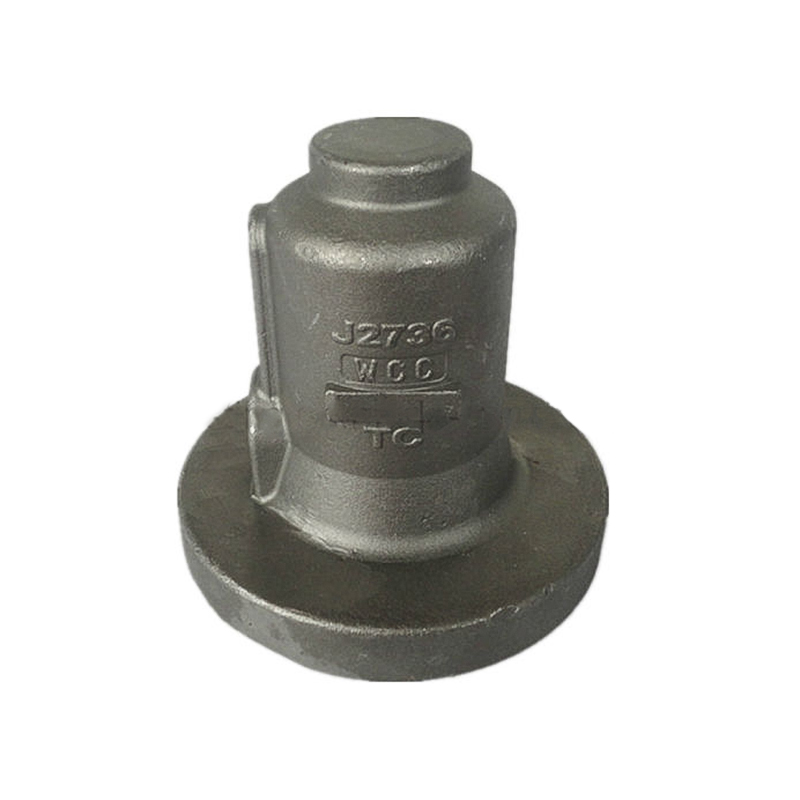

Las bases de máquinas herramienta, carcasas de bombas, carcasas de compresores, cuerpos de válvulas, impulsores y colectores hidráulicos están moldeados en arena en hierro fundido, acero y bronce. La combinación de una geometría interna compleja (volutas de bomba, cámaras de válvulas), gran tamaño y volúmenes de producción bajos a medianos hace que la fundición en arena sea el proceso óptimo para la gran mayoría de los equipos de manipulación de fluidos industriales.

Aeroespacial y Defensa

Mientras que las piezas de precisión aeroespaciales suelen utilizar fundición a la cera perdida o piezas forjadas mecanizadas, la fundición en arena produce muchos componentes estructurales de fuselajes, carcasas de cajas de cambios, estructuras de góndolas y piezas de equipos de soporte terrestre en aleaciones de aluminio y magnesio. La fundición en arena también es el proceso principal para grandes componentes de artillería, soportes de blindaje de vehículos y hardware naval, donde los requisitos de tamaño y aleación de las piezas superan las capacidades de fundición a la cera perdida.

Construcción, Minería y Energía

Las mandíbulas de trituradoras, revestimientos de molinos, dientes de excavadoras, accesorios de tuberías, tapas de alcantarillas y cubos de turbinas eólicas se encuentran entre las piezas fundidas en arena de alta resistencia y alto desgaste que se utilizan en estas industrias. Un solo cubo de turbina eólica, normalmente fabricado en hierro dúctil, puede pesar entre 15 y 30 toneladas. y requiere la estabilidad dimensional y la solidez interna que solo un proceso de fundición en arena sin horneado bien diseñado puede ofrecer de manera confiable a esta escala.
